PHC말뚝-강재빔의 합성형 중간말뚝 공법
(인발에 의한 분리가능 구조를 가지는 PHC말뚝-강재빔의 합성형 중간말뚝)

1. 공법의 개요
본 공법은 흙막이 벽체 구조물의 스트러트를 지지하기 위하여,
흙막이 벽체 구조물 사이에 설치되는 중간말뚝 하부는 PHC말뚝으로 하고
상부는 강재빔의 합성구조를 가지도록 제작하고, 강재빔이 인발에 의해
PHC말뚝으로부터 쉽게 분리되도록 하여 흙막이 구조물 사이의 공간에
기초부가 시공되었을 때, 상대적으로 가격이 저렴한 PHC말뚝은
기초부에 매몰되지만 고가의 강재빔은 수거하여 재활용할 수 있도록 하는
합성형 중간말뚝 공법.

2. 공법의 효과
본 공법은 지반을 터파기하여 흙막이 공사중 스트러트를
지지하기 위하여 중간말뚝을 시공할 때 기초부의 콘크리트에
매몰되어 희생되는 중간말뚝의 하부는 상대적으로 저렴한
PHC말뚝으로 구성하고 회수 될 수 있는 구간은 재사용이 가능한
강재빔으로 구성하되 각부재의 연결부는 분리가 용이한
구조로 되어 있어 흙막이 시공의 경제성과 시공성을 향상시킬 수 있음.

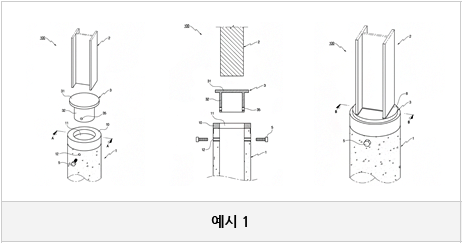

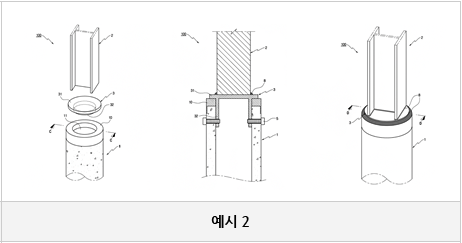

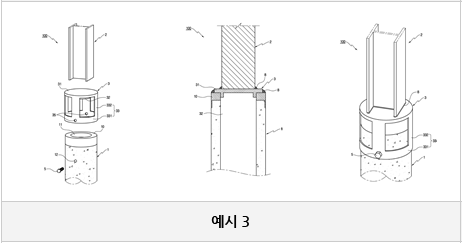

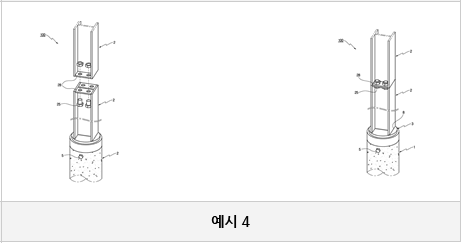

3. 관련도면
