㈜동인지테크은 토목공사에 대한 특허공법을 개발하여
21세기를 선도하는 기업이 되고자 노력하고 있습니다.

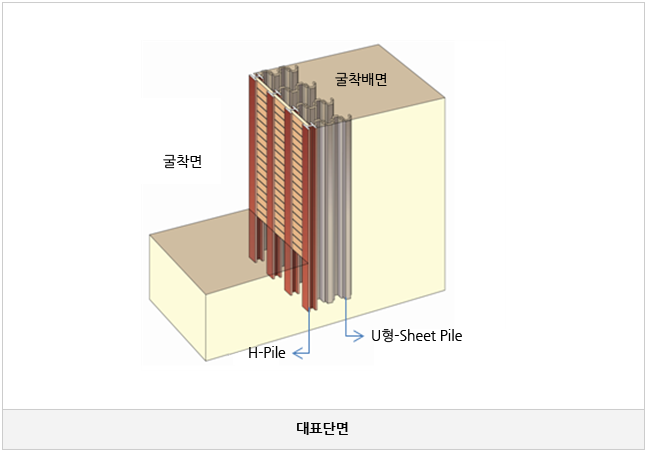

1. 보강형 자립식 흙막이 공법(R.S.W 공법)
R.S.W(Reinforcement Self-supported & Supported retaining Wall)공법은 자립식공법을 기반으로 하며,
엄지말뚝의 강성을 증대시켜,
굴착배면의 원 지반내에 H-Pile과 U형-Sheet Pile을 조합한 판넬을 관입 시공한 다음, 지하구조물 시공구간을 굴착한다.
이때, H-Pile과 U형-Sheet Pile이 조합된 판넬의 양측은 정지토압이 작용되고 흙의 점착력에 의한 마찰저항이 발생된다.
판넬에 작용되는 점착력과 마찰저항에 의하여 배면토에는 아칭현상이 발생되고 판넬과 구획된 공간의 배면토는 중력식옹벽 효과에 의하여
굴착면에 작용하는 토압에 대응하는 구조의 자립식 흙막이 벽체 시공 공법임.

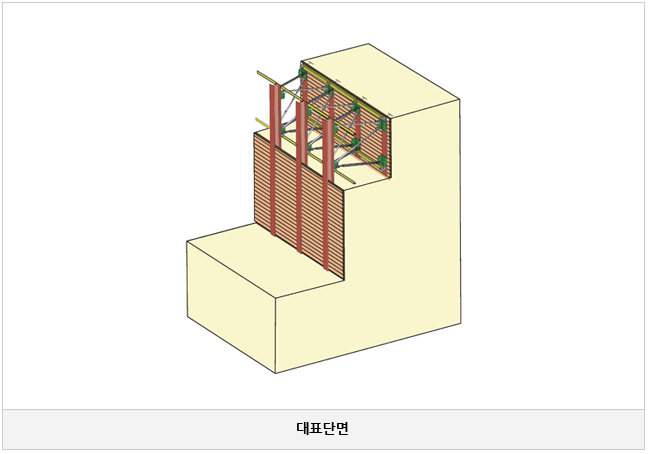

2. 다열 트러스 흙막이 공법(T.M.R 공법)
본 공법은 2열 자립식 흙막이 공법을 기반으로 하며,
인접한 엄지말뚝을 서로 연결하는 beam을 설치하여 다면의 트러스를 형성하여
2열 흙막이의 상부를 견고히 구속함으로써 벽체변위를 억제하는 흙막이 공법이다.

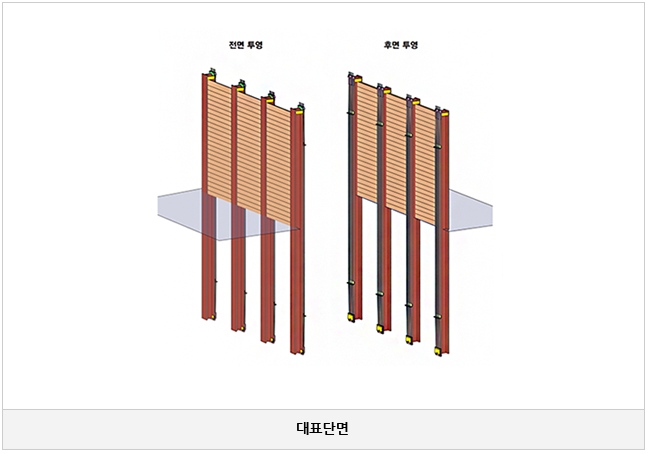

3. 프리스트레스 흙막이 공법(P.S.R 공법)
본 공법은 자립식 흙막이 공법을 기반으로 하며, 시공이 용이한 체결장치를 이용하여
흙막이 벽체에 편심하중의 Pre-Stress를 도입하여 강재의 부재력 및 변위를 감소시키는 공법이다.
4. PHC말뚝-강재빔의 합성형 중간말뚝 공법
본 공법은 지반을 터파기하여 흙막이 공사중 스트러트를 지지하기 위하여 중간말뚝을 시공할 때 기초부의 콘크리트에 매몰되어 희생되는 중간말뚝의 하부는 상대적으로 저렴한 PHC말뚝으로 구성하고 회수 될 수 있는 구간은 재사용이 가능한 강재빔으로 구성하되
각부재의 연결부는 분리가 용이한 구조로 되어 있어 흙막이 시공의 경제성과 시공성을 향상시킬 수 있음.

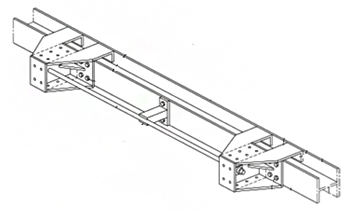

5. 강봉을 이용한 띠장 보강장치 공법
본 공법은 띠장의 전면에 강봉에 의해 수평방향으로의 긴장력을
부여할 수 있는 띠장 보강장치를 설치함으로써, 띠장의 강성을 증가시켜 버팀보 사이의 간격을 넓혀서 작업 공간의 확보가 용이하도록 하는 띠장구조 및 이를 이용한 시공방법.

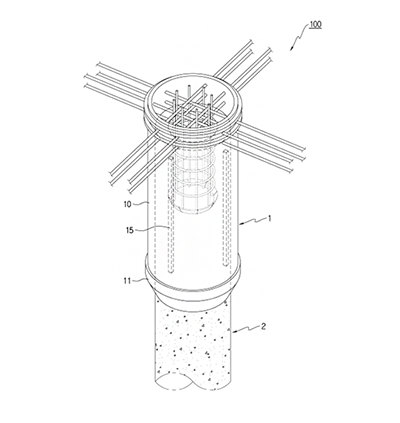

6. 보강 복합말뚝 공법
본 공법은 지중에 PHC말뚝이 시공되었을 때, 휨모멘트가 지배하는 구간에서 PHC 말뚝 외부에 강관파일을 견고하게 일체화 시킴으로써, 말뚝의 휨강성을 크게 향상시킨 복합말뚝과 이를 이용한 시공방법이다.
7. 앵커의 그라우트재 지속주입장치
앵커를 삽입하고 앵커체가 지반에 견고히 정착되도록 그라우팅을 하며, 이때 그라우팅재가 밀실하게 충진되도록 가압을 하게된다.
이때 압이 지속되는 시간이 매우 짧아 지반에 공극이 많은 연약한 지반에선 그라우트재가 지반으로 소산되어 앵커와 지반의 정착이 안되어 인발되는 경우가 있다.
본 공법은 그라우트재 믹서기로부터 앵커공으로 그라우트재의 주입이 중단된 상태에서도, 미리 그라우트재를 담아 두고 있던 포켓부재에 지속적인 압력을 가할 수 있는 장치를 이용한 방법이다.
8. 조립식 결합 토류판 흙막이공법
본 공법은 엄지말뚝을 벽체로 하는 토류판에 관한 것으로 굴착면 상부 토사층에는 시트파일을 관입하고, 하부 암반층에서는 토류판을 설치하여 배면토사를 지지하는 복합구조를 가지고 있다.
토사층에서의 엄지말뚝 사이에 쉬트파일을 설치할 때 쉬트파일을 보강하는 부재와 암반층에선 과도한 절취없이 용이하게 토류판을 설치할 수 있는 부재를 사용하며 시공성을 향상시킨다.
9. 성토층 지지옹벽

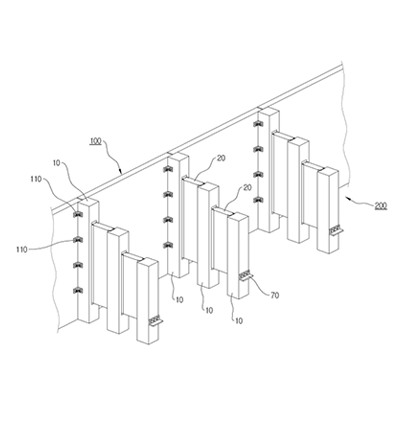

본 공법은 성토옹벽을 설치함에 있어서 종래의 옹벽 대신에, 성토층이 형성되는 부분에 매립되어 성토에 의한 토압을 지지하는 후방 지지체와, 후방 지지체와 결합되어 전면에 노출되는 전면 패널벽으로 구성된다.
후방 지지체는 전면 패널벽과 수직된 방향으로 일정 간격을 두고 복수개의 말뚝이 설치되며 상기 말뚝 사이에는 수직한 판 형상의 격벽이 배치되어 조립됨으로써 부벽이 형성되는 구조이다.
기 제작된 부재를 현장에서 조립함으로써 공기와 공사비가 절감되고 좁은 공간에서도 구조적 안정성을 확보할 수 있는 옹벽이다.
10. 지중 부벽 흙막이공법
본 공법은 지중연속벽을 설치함에 있어 다양한 형태를 연속벽으로 시공할 수 있으며, 이 벽체 속에 강재를 삽입한 흙막이에 대한 것이다.
